Aufreissersatz

Mit dem Aufreißersatz kann im Wegebau zunächst der Untergrund aufgerissen werden (ca. 200mm). Im zweiten Arbeitsgang erfolgt dann die Planierarbeit mit hochgeschwenkten Aufreißern.

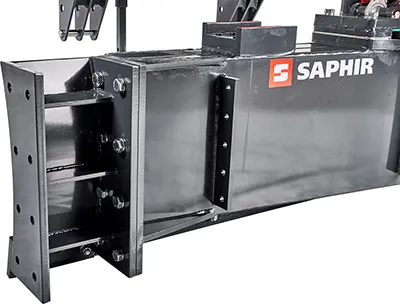

Schildverbreiterung 250 mm

Mit den Schildverbreiterungen kann die Arbeitsbreite des Schildes auf maximal 3.250 mm verbreitert werden. Die Schildverbreiterungen können individuell ausgewählt werden. Auch eine einseitige Verbreiterung des Schildes ist möglich. Die Aufnahmen für die Schildverbreiterung sind am Schildkörper serienmäßig vorhanden.

Schildverbreiterung 500 mm

Mit den Schildverbreiterungen kann die Arbeitsbreite des Schildes auf maximal 3.250 mm verbreitert werden. Die Schildverbreiterungen können individuell ausgewählt werden. Auch eine einseitige Verbreiterung des Schildes ist möglich. Die Aufnahmen für die Schildverbreiterung sind am Schildkörper serienmäßig vorhanden.

Seitenblech links

Die Seitenbleche werden am Seitenteil oder an der Schildverbreiterung verschraubt. Sie sind um 45 Grad abgewinkelt. Bei Planier- oder Wegebauarbeiten wird somit bei schräggestelltem Schildkörper das Abrutschen des Materials in den Seitenraum verhindert.

Seitenblech rechts

Die Seitenbleche werden am Seitenteil oder an der Schildverbreiterung verschraubt. Sie sind um 45 Grad abgewinkelt. Bei Planier- oder Wegebauarbeiten wird somit bei schräggestelltem Schildkörper das Abrutschen des Materials in den Seitenraum verhindert.

Druckbegrenzungsventil regelbar

Druckhalteventil

Polyurethanschürfleiste 150 x 20 mm

Lose Beipack für den Winterdienst Inkl. Abdeckleiste 2.250 mm für den Hauptschildkörper, ungebohrt und ohne Befestigungsmaterial

Beleuchtungsanlage inkl. Warntafeln

Elektrohydraulische Steuerung

(1 x dw. , 12/24 Volt-Anschluss erforderlich)

Hydraulische Umschaltung

Manuell anhand 2x Dreiwegehahn

Ohne hydraulische Umschaltung

Hydr. Höhenführung

Mit der hydr. Höhenführung kann die Tiefe stufenlos eingestellt werden. Die Parallelführung sorgt für eine exakte Führung. Der integrierte Niveauausgleich ermöglicht das Erstellen von Dachprofilen.

Luftbreiftes Stützräderpaar

Die luftbereiften Stützräder (16x6.50-8) dienen der Höhenführung des Schildes. Die Höheneinstellung erfolgt über mechanische Drehspindeln

Luftbreiftes, hydraulisches Zentralstützrad

MIt dem hydraulischen Zentralstützrad (18x8.50-10) kann die Arbeitstiefe stufenlos hydraulisch eingestellt werden. Zum Transport kann es komplett senkrecht hochgeklappt werden.

Luftbreiftes, spindelverstellbares Zentralstützrad

Durch den weit nach hinten versetzten Führungspunkt des Zentralstützrades (16x6.50-8) ist eine noch bessere Höhenführung des Schildes garantiert. Das Zentralrad kann stufenlos über eine Spindelverstellung eingestellt werden. Zum Transport wird es seitlich an den Schildkörper geschwenkt und arretiert.

Ohne Stützräder

Hydraulisch horizontale Schildverstellung

Die hydraulische horizontale Schildverstellung erfolgt über einen doppeltwirkenden Zylinder. Der Schwenkbereich beträgt beidseitig ca. 35-55 Grad. Der Schwenkbereich kann stufenlos gewählt werden. Der Hydraulikzylinder ist zum Schutz der Schlepperhydraulik mit einem Sperrblock ausgerüstet

Hydraulische Neigungsverstellung

Mit der hydraulischen Neigungsverstellung lassen sich Dachprofile auf Wirtschaftswegen erstellen. Der Verstellbereich beträgt beidseitig max. ca. 22 Grad. Der Verstellbereich kann stufenlos gewählt werden. Der Hydraulikzylinder ist zum Schutz der Schlepperhydraulik mit einem Sperrblock ausgerüstet.

Hydraulische Seitenverstellung

Die hydraulische Seitenverstellung erfolgt über einen doppeltwirkenden Zylinder. Der Schwenkbereich beträgt 800 mm beidseitig (aus der Mitte) und kann stufenlos eingestellt werden. Der Hydraulikzylinder ist zum Schutz der Schlepperhydraulik mit einem Sperrblock ausgerüstet.
